교량교대 크랙(균열)보수보강공사 지엔지 개발 그라우팅 053-621-5250./휴:010-3060-8771

사용자재 : MIREX-EP100(에폭시주입제), MIREX-EP1000(에폭시씰링제),

               주사기, Crackseal Plus(크랙카바제)



1. 균 열 조 사

- 균열 상태, 폭, 깊이 등을 사전에 충분히 체크하여 공정을 결정한다.



2. 사 전 처 리

- 균열 부위를 주입이 잘될 수 있도록 오물과 먼지를 제거하고 기름기가 있으면 신나 등으로

닦아낸다. 기구는 와이어 브러쉬, 디스크 샌더 등을 사용한다.



3. 좌대 부착 부위 결정

- 일반적인 경우 (콘크리트 두께 200mm∼300mm 균열 폭 1mm이하) 좌대는 1m 당 5개를

20Cm 간격으로 설정하나 콘크리트 두께와 균열 폭에 따라 증가시켜야 한다.

- 특히 스라브의 경우 바닥면의 균열보수는 아래쪽 천정에서 주입하는 것이 효율적이며 부득이한

경우 바닥에서 주입할 경우에는 좌대의 수량을 증가시켜 부착하여야 한다.

- 균열의 폭과 형태에 따라 주입 위치를 결정하여 표시한다.



4. 씰 링

- 주입 할 에폭시가 균열 부위로 새나오지 않도록 좌대 부착 부위 이외의 균열은 두께 1mm,

폭30mm정도로 에폭시 접착제(EP-1000)를 씰링한다.



5. 좌 대 부 착

- 에폭시 접착제(EP-1000) 로 주입용 좌대를 부착, 고정시킨다.



6. 씰링제의 경화 확인

- 씰링제가 완전히 경화되었는지 확인한다. 보통 12시간에서 24시간정도 소요된다.



7. 주 입

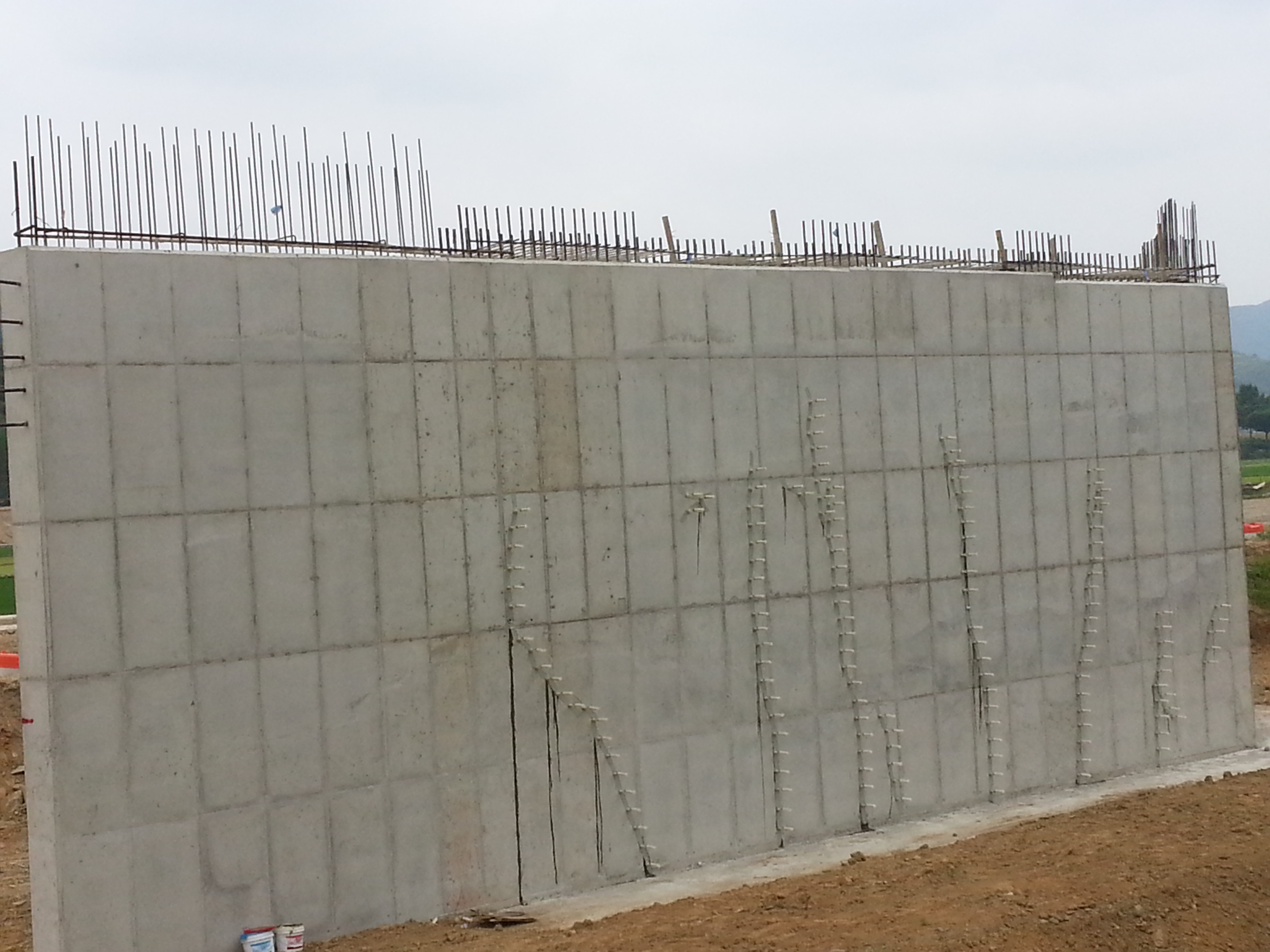

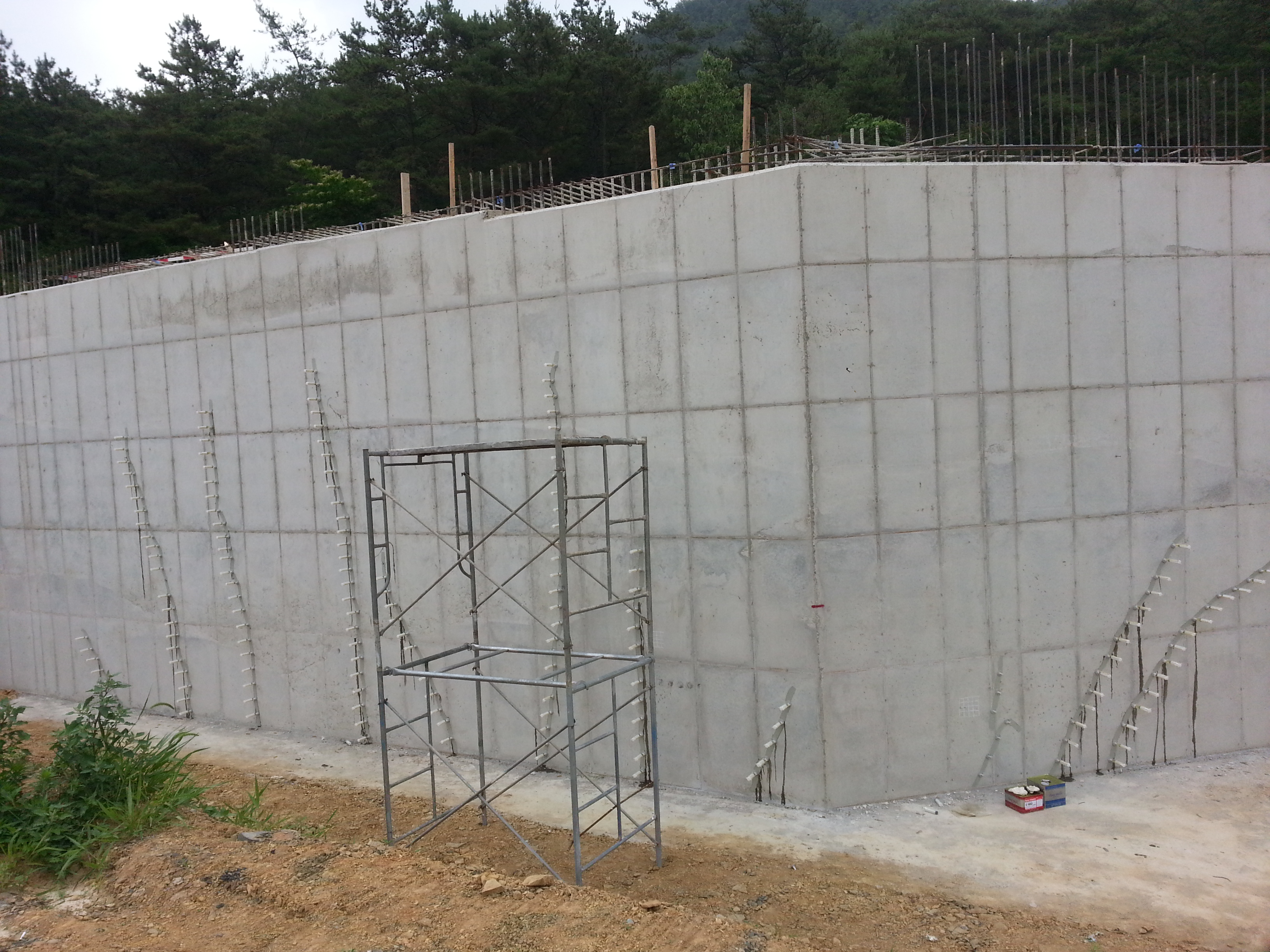

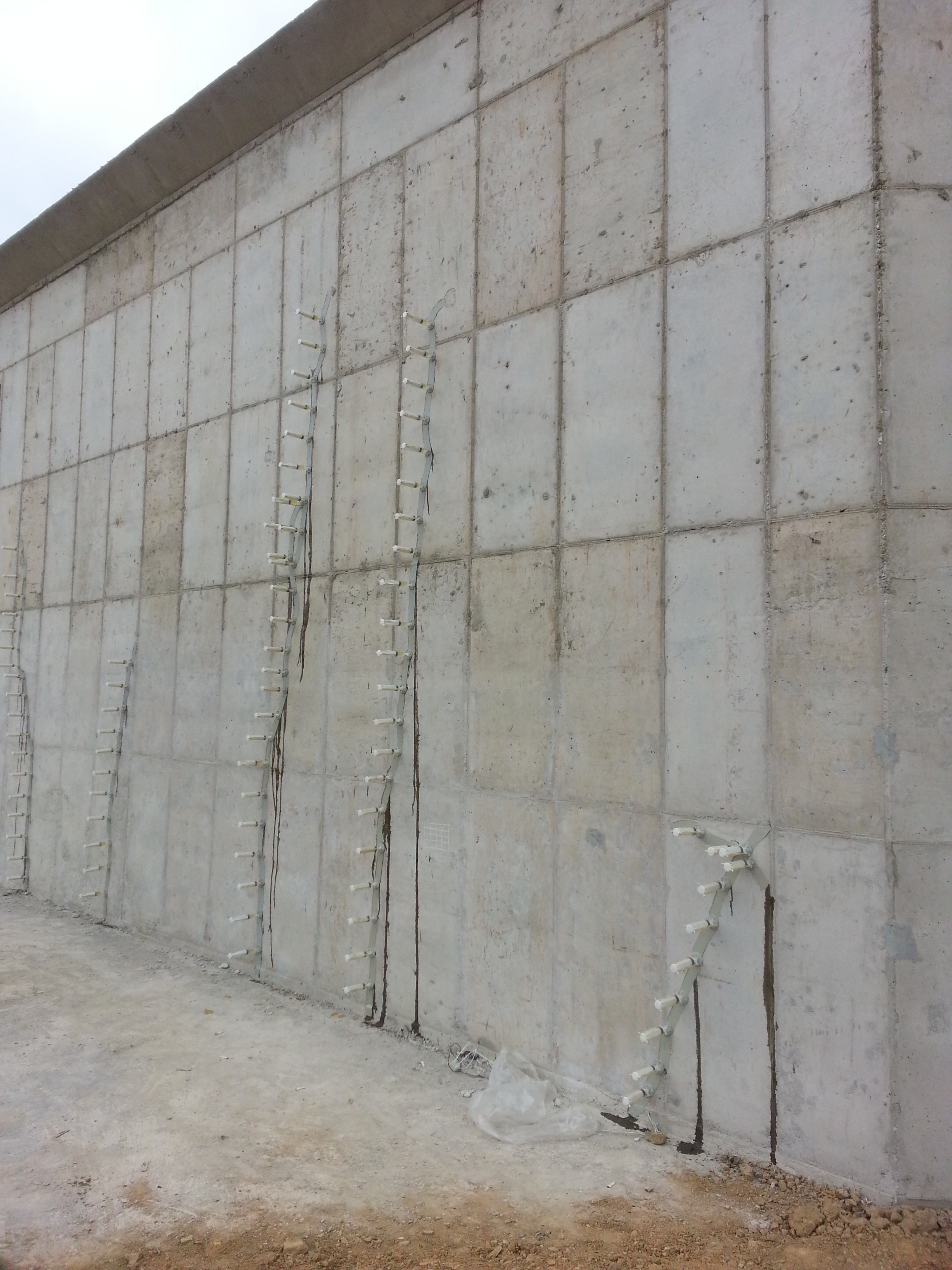

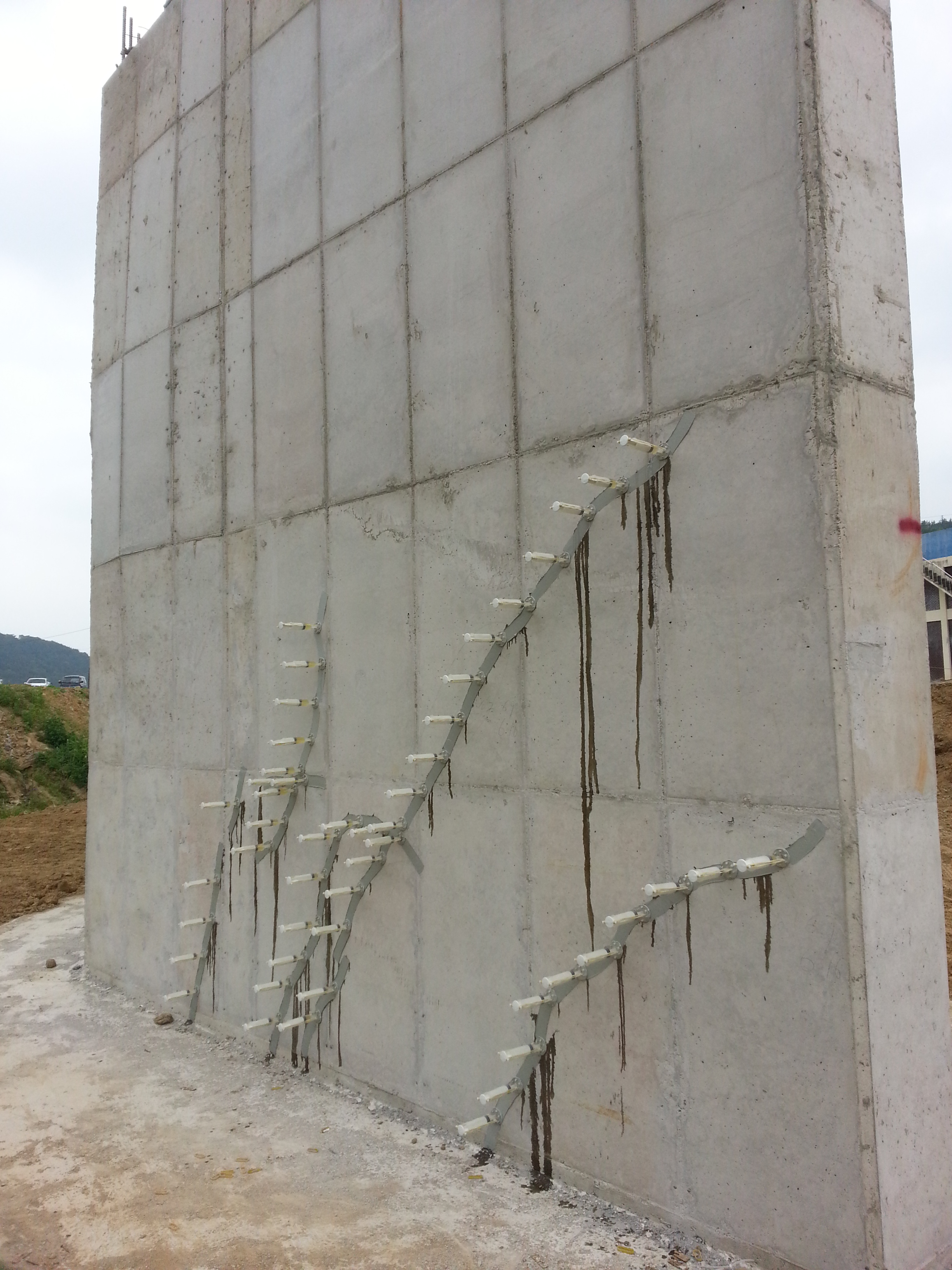

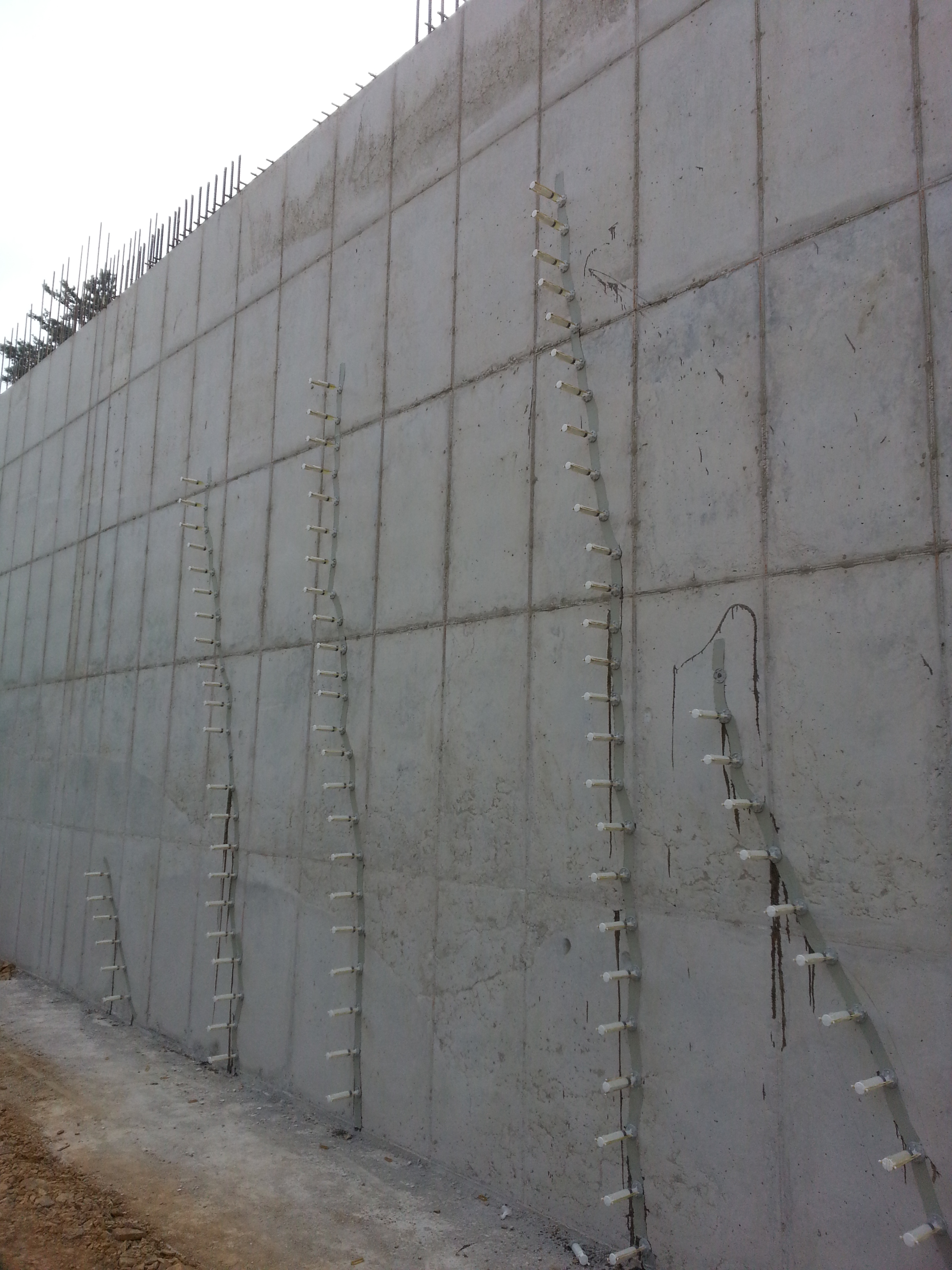

- 건축용 주사기를 사용하여 주사기를 한 칸 건너씩 거치하여 에폭시를 주입하고 다시 거치하지

않은 곳에 거치하여 주입한다.

- 실린더 내의 주입제가 지촉 경화 전에 없어지면 신속히 주사기를 교체하여 재차 주입한다.



● 미세균열 ( 0.2mm이하 ) : 초저점도 EP-110

● 일반균열 ( 0.2∼3mm ) : 일반저점도 EP-100

● 대 균 열 ( 3.0mm이상 ) : 중점도 EP-130



8. 주입제 경화

- 여름에는 1일, 겨울에는 2일정도가 되면 초기경화가 되어 마감작업을 할 수가 있다.

( 완전 경화는 약 7일 소요 )

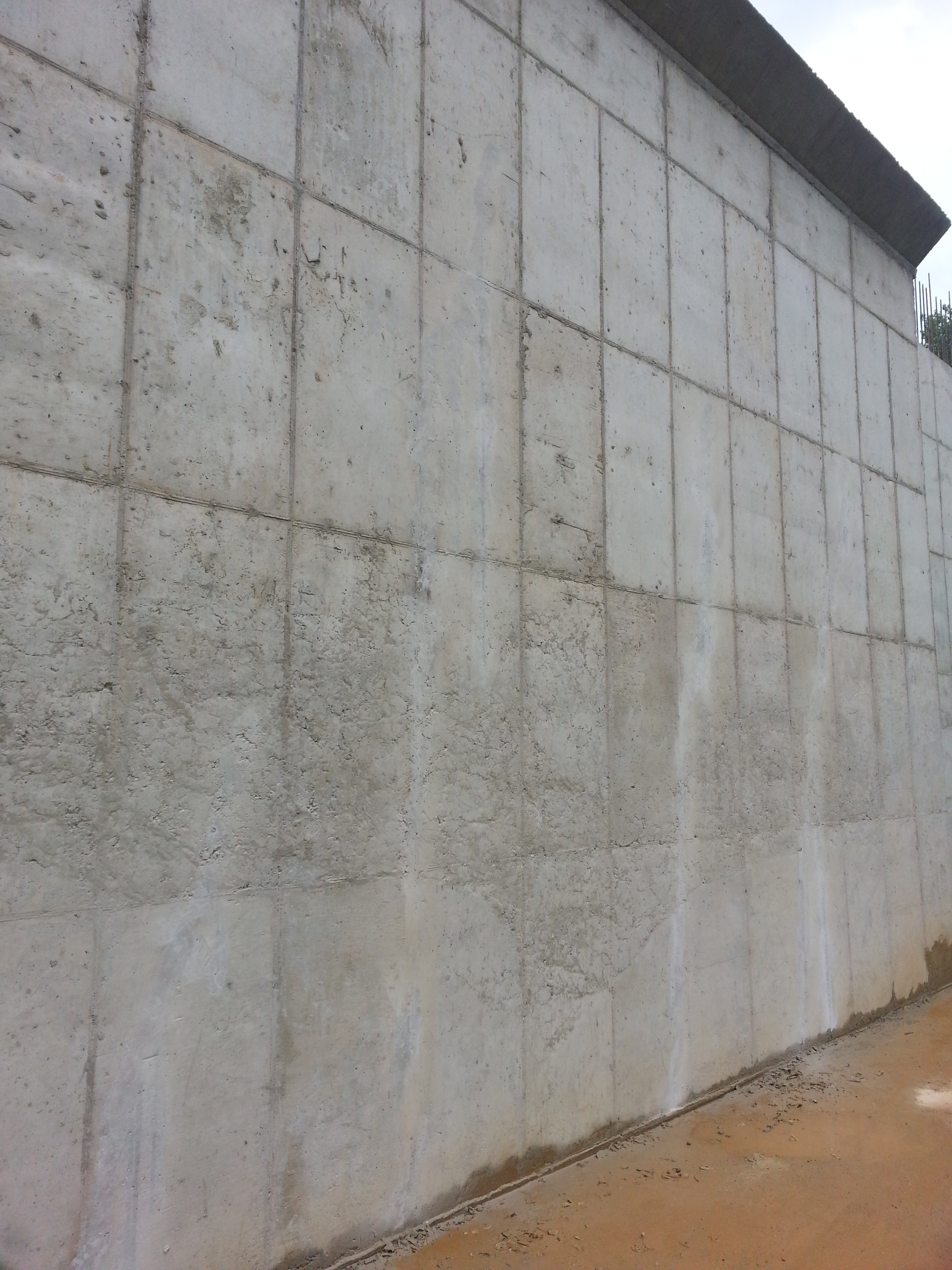

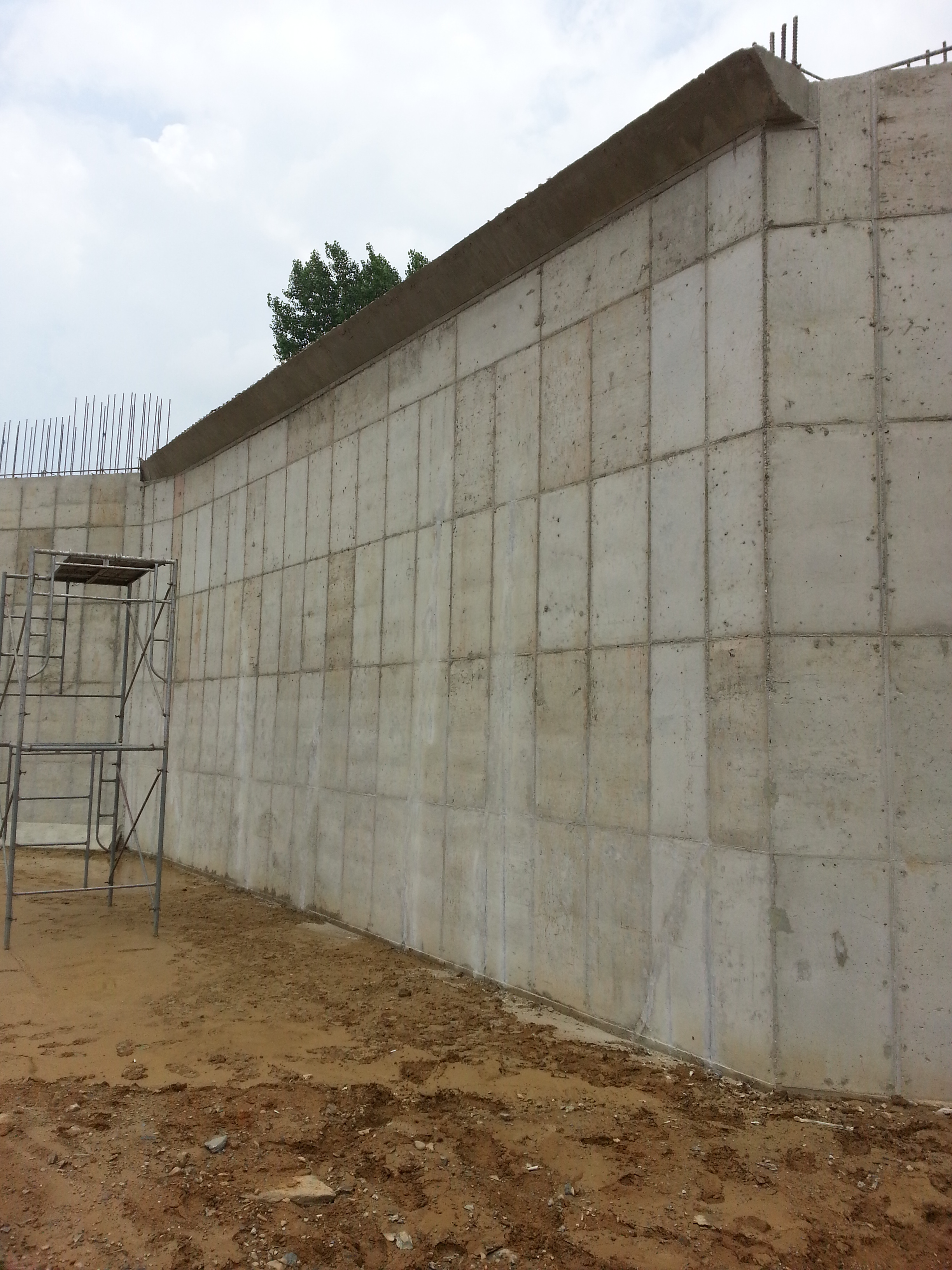

9. 마 감

주사기 인젝션
